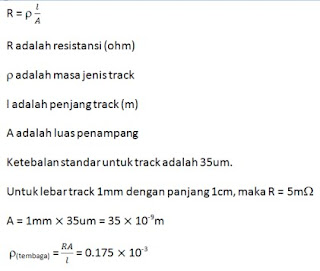

Perlu diperhatikan dalam pembuatan jalur PCB. untuk jalur pada PCB yang dibuat harus memiliki resistansi sekecil mungkin agar faktor disipasi (penyerapan) daya dapat diabaikan. untuk mendapatkan resistansi jalur yang kecil, maka jalur harus sependek mungkin dan cukup lebar. dengan lebarnya track, maka luas penampang akan besar, sehingga berbanding terbalik dengan resistansi.

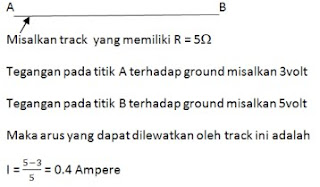

untuk mengetahui berapa arus maksimum yang dapat dilewatkan oleh sebuah track, maka dapat digunakan rumus.
